Тепловая карта в трейдинге: как анализировать поток ордеров и ликвидность

За каждой сделкой на рынке стоят два типа заявок. Лимитные — это когда трейдер выставляет заявку заранее: «куплю по 5700, не дороже» — и просто ждет. Такие заявки висят в стакане и формируют пассивную ликвидность рынка. Крупные игроки часто работают именно через лимитные заявки — поэтому зоны их концентрации становятся важными уровнями на графике. Рыночные — это когда трейдер хочет войти прямо сейчас и соглашается на лучшую текущую цену. Они не ждут — они бьют по тому, что уже стоит в стакане и толкают цену вперед.

Свечной график показывает только результат этого столкновения. Order flow — саму встречу: кто давил, кто держал и чем все закончилось.

Heatmap — это визуализация лимитной стороны рынка во времени. Не снимок стакана в одну секунду, а вся его история: где крупные объемы накапливались заранее, где их сняли в последний момент перед касанием цены и где они реально устояли под давлением рыночных заявок. Чем плотнее лимитные заявки на уровне — тем ярче он светится на карте.

Свеча никогда этого не покажет. Она фиксирует только то, что уже исполнилось. Тепловая карта показывает то, что стоит в стакане прямо сейчас — и как эта картина менялась, пока цена шла к уровню.

Сразу оговоримся: на ряде платформ словом «heatmap» называют обзор по многим тикерам — какая из акций растет, а какая падает. Это другой инструмент с другой логикой. В ATAS мы имеем дело с визуализацией market depth heatmap — цветной версией стакана конкретного инструмента, где видно накопления и поглощения ликвидности в реальном времени.

Дальше разберем: что такое Heatmap и как он устроен, как читать цвета и объемные пузыри, чем реальная ликвидность отличается от фейковой, какие четыре паттерна стоит знать, и как все это работает в ATAS вместе с футпринтом, дельтой и профилем объема.

Что такое тепловая карта в трейдинге

Тепловая карта — это отдельный модуль для анализа движения цены, где ликвидность отображается через цвет. Там, где в стакане скопилось много лимитных заявок, цветовые маркеры ярче. Где заявок мало — менее насыщенные. И так по всей шкале цен, в реальном времени.

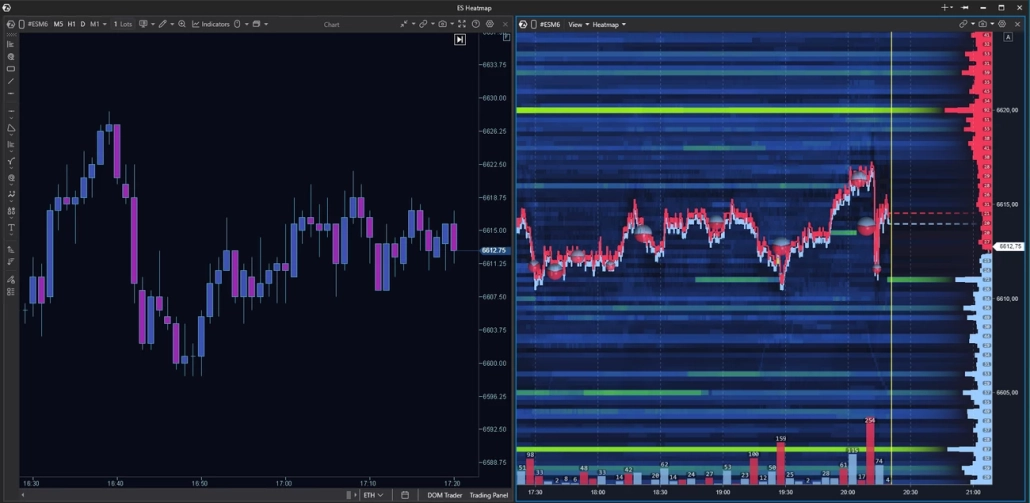

Heatmap vs. Свечной график. Тепловая карта работает как тепловизор. Прибор различает объекты по температуре там, где невооруженный глаз видит только темноту. Тепловая карта делает то же самое с лимитными ордерами — отображает ликвидность там, где обычный график показывает только цену, по которой прошли сделки.

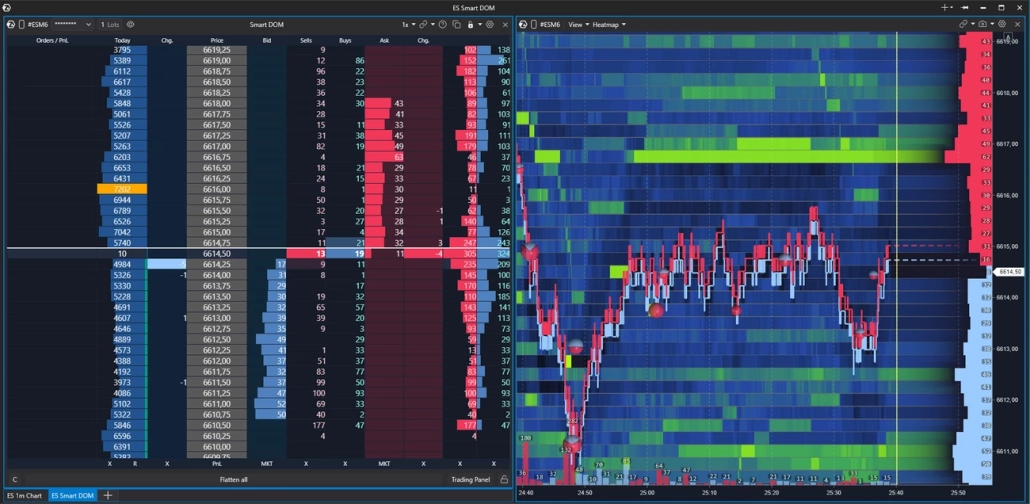

Heatmap vs. DOM (Level 2). Тепловая карта и стакан показывают одно и то же — лимитные заявки в стакане. Разница в том, что стакан показывает bid и ask только в текущий момент — как фотоснимок. Heatmap разворачивает эту же картину во времени — как видеорегистратор. Ты видишь, как менялась ликвидность на уровне по мере того, как цена к нему приближалась: где накапливалась, удерживалась или снималась до касания.

Это не значит, что один инструмент лучше другого — они органично дополняют друг друга. Свечи показывают структуру движения цены, стакан — текущую картину ликвидности, тепловая карта — ее историю. Вместе они дают трейдеру больше контекста для принятия решений. В ATAS ты можешь гибко формировать воркспейс под свою стратегию: совмещай модуль Heatmap с футпринт-графиками, стаканом, виджетами или Watchlist в одном окне, чтобы видеть максимально полную картину рынка.

Тепловая карта одинаково хорошо работает для фьючерсов, акций и крипты. На криптобиржах доступная глубина рынка зависит от настроек твоего подключения. На CME для получения полной глубины рынка обычно требуется отдельная подписка на данные. Уточни у своего брокера или поставщика данных, что входит в твой тарифный план — то, что ты видишь на тепловой карте при анализе акций или фьючерсов, напрямую зависит от качества твоего канала данных.

Как работает тепловая карта

Механика простая. По вертикали — цена, по горизонтали — время. Чем больше лимитных заявок по той или иной цене в конкретный момент времени, тем ярче маркер.

Карта обновляется вместе со стаканом в реальном времени. Появились новые лимитные заявки на уровне — маркер стал ярче. Заявки сняли — тусклее. Рыночные ордера поглотили лимиты — то же самое: уровень теряет насыщенность, потому что ликвидности там стало меньше.

Как читать цвета тепловой карты

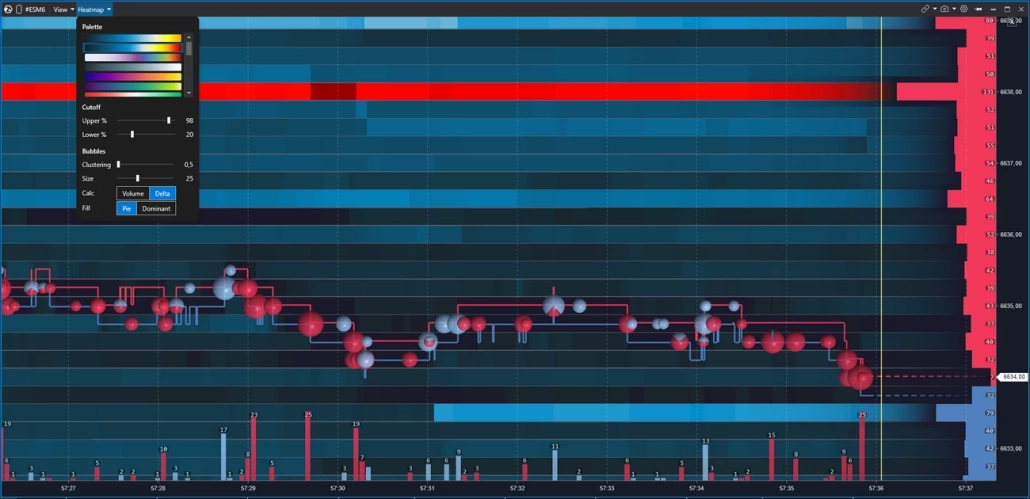

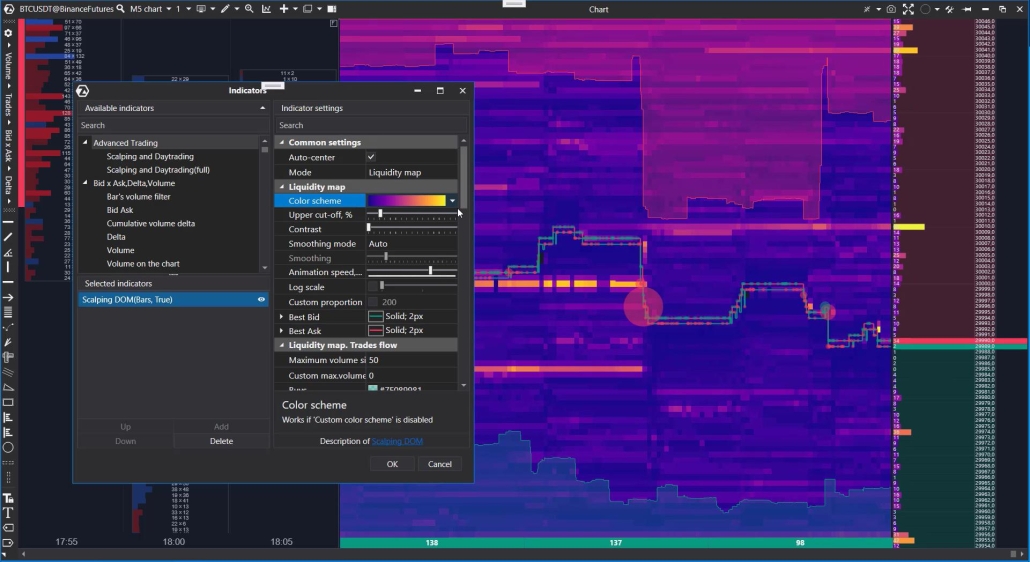

Конкретные цвета зависят от выбранной палитры — а в ATAS их более двадцати. Но принцип одинаков: насыщенный цвет означает высокую концентрацию лимитных заявок на уровне; тусклый цвет — низкую. Логика одна, оттенки разные.

Палитру выбирают под себя. Кто-то лучше читает теплые тона — от темного к желтому и белому. Кто-то предпочитает холодные — от темно-синего к голубому. Главное, чтобы градиент был комфортен для глаза: на активном рынке ты смотришь на карту часами, и цветовая усталость — реальная проблема.

Пузыри объемов (bubbles): как читать исполненные сделки

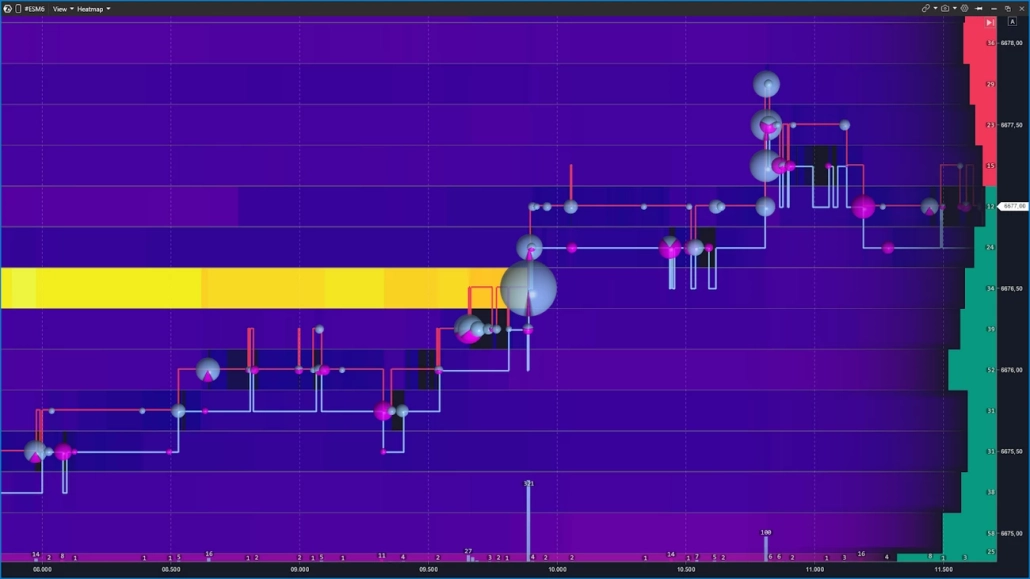

На фоне тепловой карты ты видишь пассивную сторону рынка — лимитные заявки в стакане. Пузыри (Bubbles) же отвечают за активную сторону: рыночные ордера, которые эти заявки поглощают. Каждый пузырь — это сделки, исполненные на конкретном уровне за определенный промежуток времени.

Размер пузыря отражает объем: чем крупнее сделка или серия сделок в одну сторону, тем больше пузырь. Цвет показывает направление агрессии — покупатели давили на Ask или продавцы на Bid. Конкретные цвета зависят от настроек, но логика одна: две стороны, два цвета.

Самое интересное происходит, когда крупный пузырь появляется прямо на ярком уровне тепловой карты. Это может означать одно из двух:

• либо агрессия поглощается лимитными заявками и уровень держится;
• либо заявок уже не хватает и цена пробивает уровень.

Именно это сочетание — пузырь плюс поведение ликвидности — и есть основа order flow heatmap trading.

Компоненты тепловой карты

Тепловая карта — это не монопоказатель состояния рынка. Ее сила в наложении сразу трех слоев. Ниже — три опоры в терминологии ATAS:, профиль объема сессии, дельта — в связке с heatmap.

Тепловая карта — это не монопоказатель состояния рынка. Она стоит на трех китах объемного анализа ATAS: DOM, Volume indicator и Cumulative Volume Delta (CVD). Вместе они закрывают три разных вопроса:

Ни один из них не дает полной картины в одиночку — но в связке они открывают трейдеру контекст, который недоступен на обычном графике.

DOM: где ликвидность «прямо сейчас»

В ATAS есть несколько режимов визуализации стакана: многофункциональный Smart DOM, а также индикаторы DOM Trader и DOM Levels, которые тоже работают в режиме тепловой карты. В модуле Heatmap стакан представлен максимально лаконично — только ключевая информация по ордерам, которая важна в контексте анализа ликвидности.

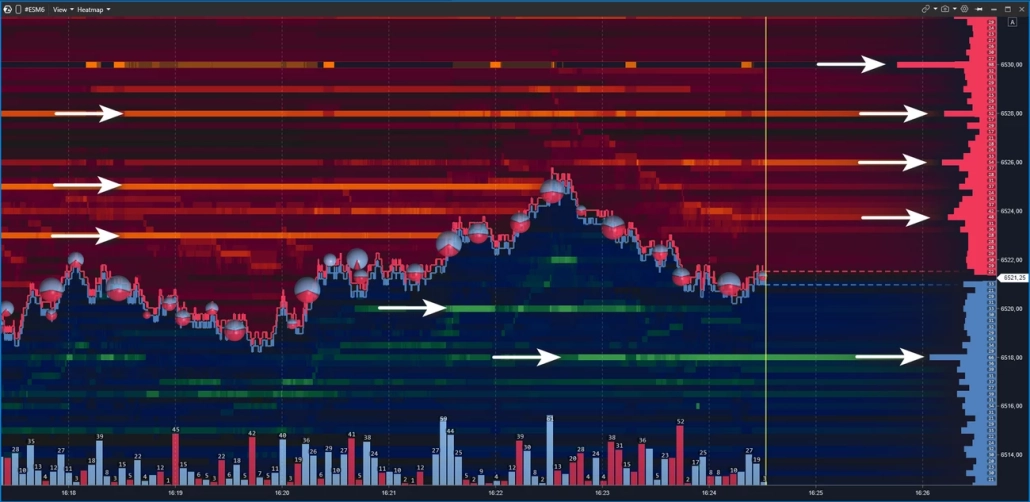

Информация из книги ордеров отображается прямо поверх тепловой карты. Справа от оси цены ты видишь горизонтальные прямоугольники, которые уходят вглубь экрана влево:

• красные выше текущей цены — это Ask, лимитные заявки на продажу, которые формируют сопротивление;
• зеленые ниже — Bid, лимитные заявки на покупку, которые формируют поддержку.

Чем больше лимитных заявок на уровне — тем длиннее прямоугольник.

Текущая цена проходит через весь экран невидимой линией, разделяя его на две стороны. Цена движется вверх, когда рыночные ордера поглощают Ask. Вниз — когда давление идет на Bid.

Индикатор Volume: контекст в разрезе каждой свечи

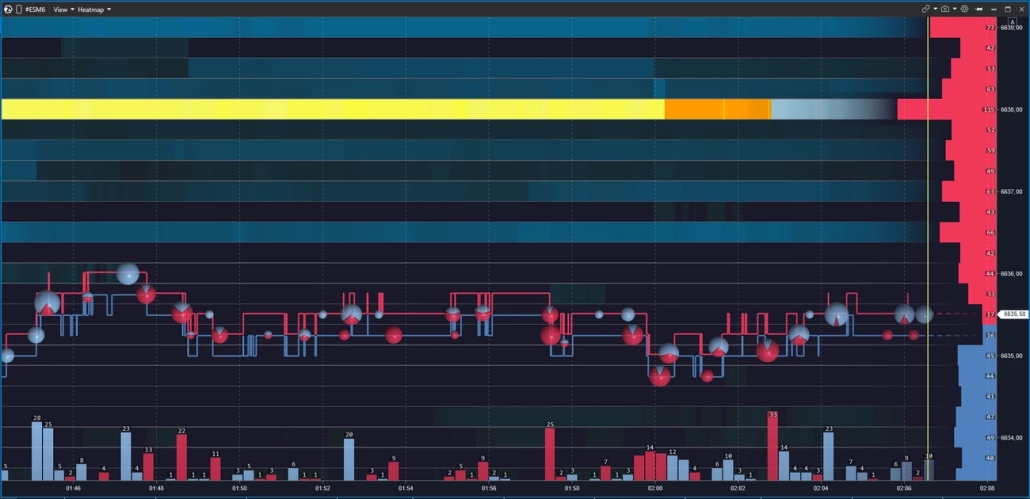

Индикатор Volume отображается под тепловой картой в виде вертикальных баров — по одному на каждую свечу. Высота бара показывает объем сделок за период. Цвет — направление: бары окрашиваются по дельте, то есть отражают перевес покупателей или продавцов за этот же промежуток.

Всплеск объема на баре — повод остановиться и посмотреть на тепловую карту: что происходило на ближайших уровнях в этот момент? Устояла ликвидность или была поглощена?

В настройках можно переключить источник данных: общий объем, только аски, только биды или количество тиков. Это позволяет изолировать агрессию одной стороны и смотреть на нее отдельно от общего потока. В связке с тепловой картой индикатор Volume дает ответ на вопрос: когда именно рынок был активен — и кто в этот момент давил сильнее.

Кумулятивная дельта — на чьей стороне агрессия

Дельта — это разница между агрессивными покупками и продажами в каждом баре. Кумулятивная дельта суммирует этот перевес нарастающим итогом — и показывает, как баланс агрессии смещался на протяжении всей сессии.

Зачем это нужно рядом с тепловой картой? Яркий уровень на карте — это концентрация лимитных заявок. Но без подтверждения он может оказаться пустышкой. Кумулятивная дельта добавляет недостающий слой данных: если покупатели давили несколько баров подряд, а цена не двигалась вверх у стены лимитных продаж — это повод рассмотреть сценарий абсорбции — крупные лимитные заявки сдерживали давление покупателей.

Именно поэтому в ATAS тепловую карту редко используют в одиночку. В связке с кумулятивной дельтой она раскрывает полную картину: где стояла ликвидность — и кто, с какой силой и как долго на нее давил.

Как отличить реальную ликвидность от ложной

Тепловая карта показывает то, что есть в стакане прямо сейчас. Но наличие ордера не гарантирует его исполнения.

Крупные игроки порой выставляют крупный ордер, чтобы создать нужный психологический эффект. Но когда цена подходит к уровню — быстро отменяют ордер. Это называется спуфингом.

Это не паранойя и не теория заговора. Это механика рынка, которую важно понимать, чтобы не загнать себя в ловушку собственным анализом.

Ниже — два сценария, которые иллюстрируют фейковую и реальную ликвидность: как она выглядит на карте и что происходит при касании цены.

Ложная ликвидность и спуфинг: как это выглядит на карте

Представь: в стакане появляется огромная стена — тысячи контрактов на одном уровне. Одни трейдеры видят поддержку и покупают. Другие видят сопротивление и закрывают Шорт позиции. Рынок двигается в предсказуемую сторону. Как только эффект достигнут — ордер убирают. Это и есть спуфинг.

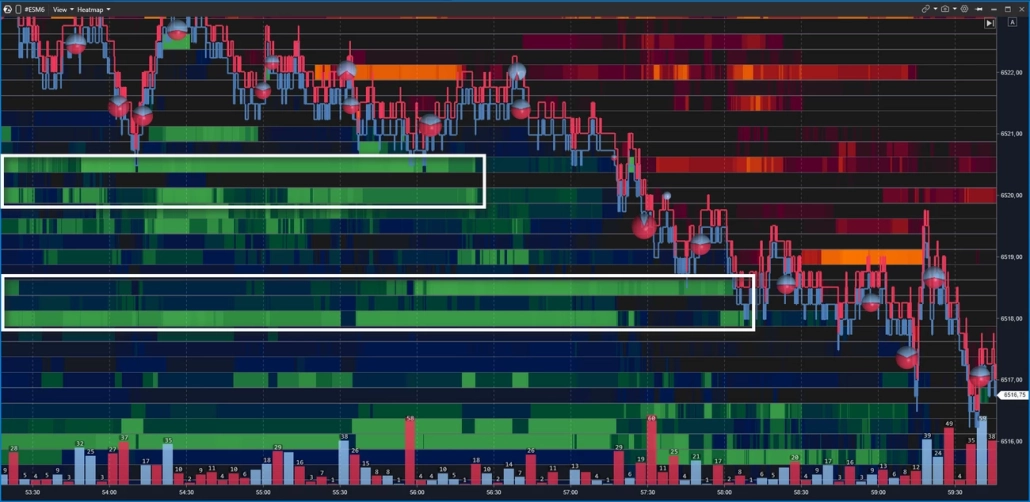

На тепловой карте спуфинг выглядит так: яркая зона появляется заранее, держится по мере подхода цены — и исчезает в последний момент, до касания. Например, цена движется к зоне поддержки 6520, где на карте светится плотная зона лимитных заявок на покупку. Но по мере приближения зона тускнеет и пропадает — цена проходит уровень без реакции, потому что за ним уже ничего нет. То же самое на уровнях в районе 6518 — их аналогичным образом убрали перед падением цены.

Еще один характерный признак ложных уровней — отсутствие рыночных сделок на продажу крупного размера. При наличии реальной крупной поддержки для ее пробития понадобилось бы множество маркет-ордеров на продажу в один момент — они бы отобразились на графике в виде крупных кружков Bubbles с красным перевесом.

Именно поэтому опытные трейдеры не торопятся действовать, увидев яркий уровень на карте — они ждут, пока цена до него дойдет и покажет, что реально происходит. Яркая зона — это гипотеза. Подтверждение — касание, объем и поведение цены после.

Реальная ликвидность: поглощение и реакция цены

Реальная ликвидность — это когда ордер остается в стакане, цена до него доходит, заявки исполняются — и рынок реагирует. Уровень держится, цена отскакивает или разворачивается. Это и есть поглощения в действии.

Как отличить реальный уровень от фейкового? Три признака в момент касания:

Главное правило здесь простое: важно не где стоят ордера, а как ведет себя цена, когда до них доходит. Тепловая карта показывает где. Объем и дельта показывают что.

Торговые сетапы с heatmap: четыре паттерна

Тепловая карта не дает готовых входов — она дает контекст. Ниже — четыре повторяющихся сценария, которые трейдеры используют как основу для анализа. Каждый из них требует подтверждения: поведения цены, объема и дельты. Без этого любой паттерн остается просто картинкой на экране.

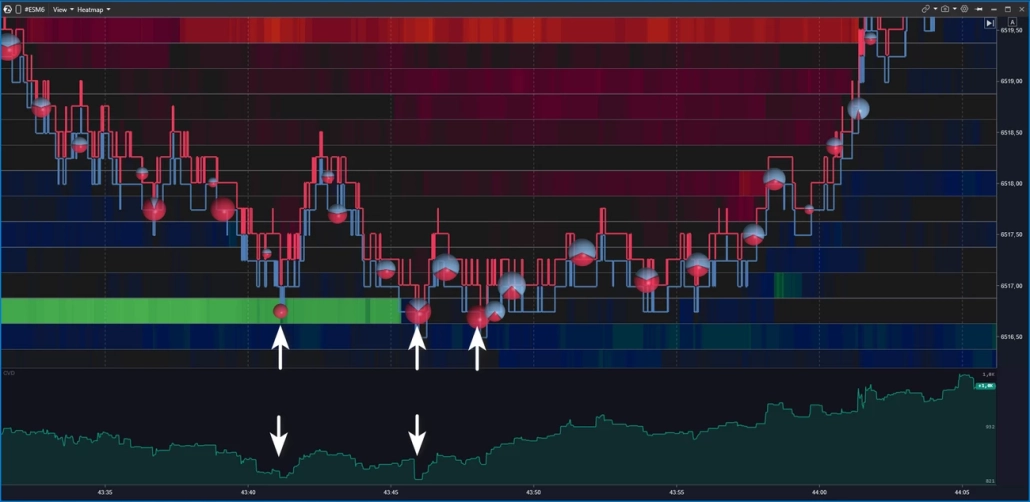

Абсорбция — уровень держится

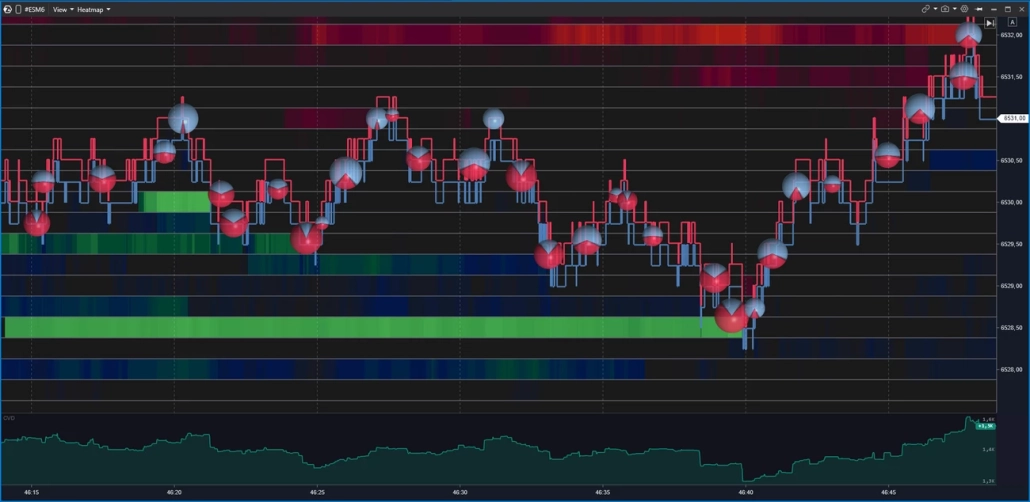

Агрессивные рыночные ордера давят на уровень, но цена его не пробивает. Яркая зона на тепловой карте держится. Пузыри объема появляются прямо на уровне — крупные, в одну сторону. Дельта расходится с движением цены.

В сценарии на покупку продажи бьют по биду, но цена не падает ниже — лимитные покупки поглощают агрессию. В сценарии на продажу — зеркальная картина.

Трейдеры, работающие с этим паттерном, как правило отслеживают поведение цены после первого касания уровня. Если уровень пробит — гипотеза об абсорбции не подтвердилась.

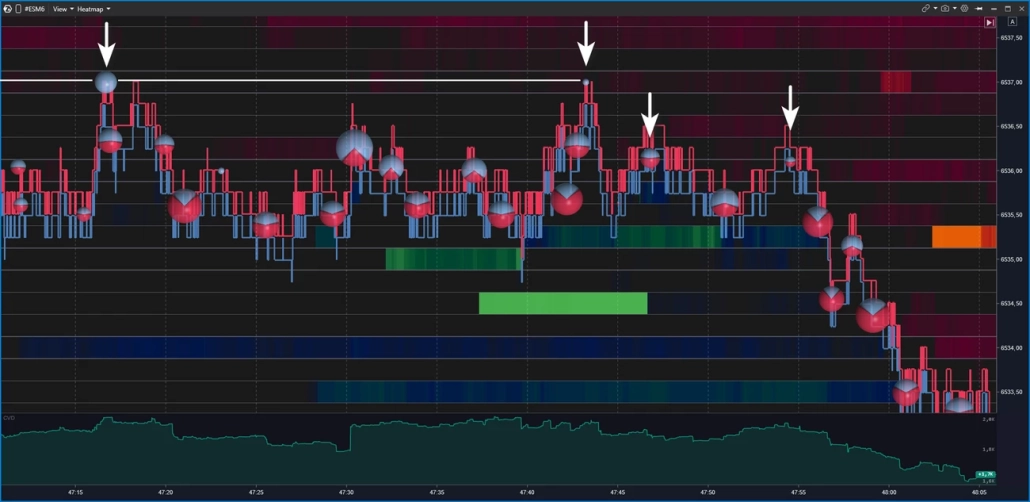

Истощение — импульс заканчивается

В отличие от абсорбции, здесь нет мощной противоположной стены. Агрессия просто иссякает: пузыри объема становятся меньше с каждым баром, цена замедляется и останавливается в зоне низкой ликвидности на тепловой карте.

В сценарии на покупку крупные пузыри сменяются мелкими, цена перестает обновлять максимумы — топливо закончилось. В сценарии на продажу — зеркальная картина.

Трейдеры, работающие с этим паттерном, отслеживают последовательное уменьшение пузырей как подтверждение того, что импульс выдыхается, а не просто делает паузу.

Айсберг: скрытый размер на уровне

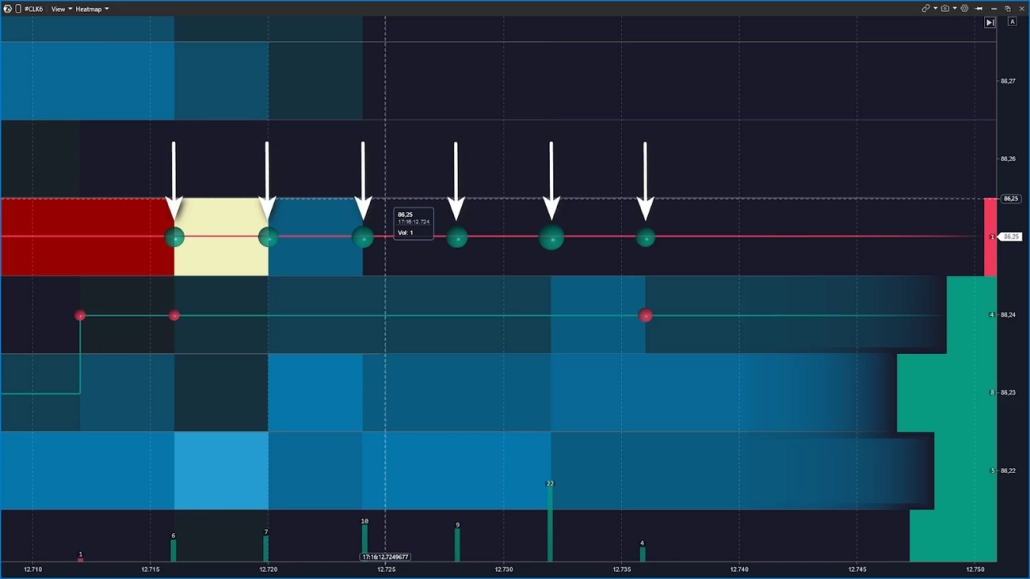

Видимый размер заявки в стакане небольшой, но уровень не заканчивается — он постоянно восстанавливается по мере исполнения. Цена возвращается к нему снова и снова, пузыри объема печатаются, а лимит как будто не убывает.

Гипотеза: за уровнем стоит крупный участник, который дробит заявку на части, скрывая реальный объем. Подтвердить айсберг только по тепловой карте невозможно. В ATAS для этого дополнительно с хитмап уровнями используют несколько инструментов:

• Footprint — показывает структуру исполнения внутри каждого бара: если на уровне раз за разом печатается крупный объем, а цена не уходит, это видно в разбивке по bid/ask внутри свечи.
• Smart Tape — если на уровне постоянно проходят крупные принты примерно одного размера, это косвенный признак алгоритмического добива скрытого объема.
• TTW Iceberg Detector — специализированный индикатор от наших партнеров для тех, кто охотится за айсбергами системно.

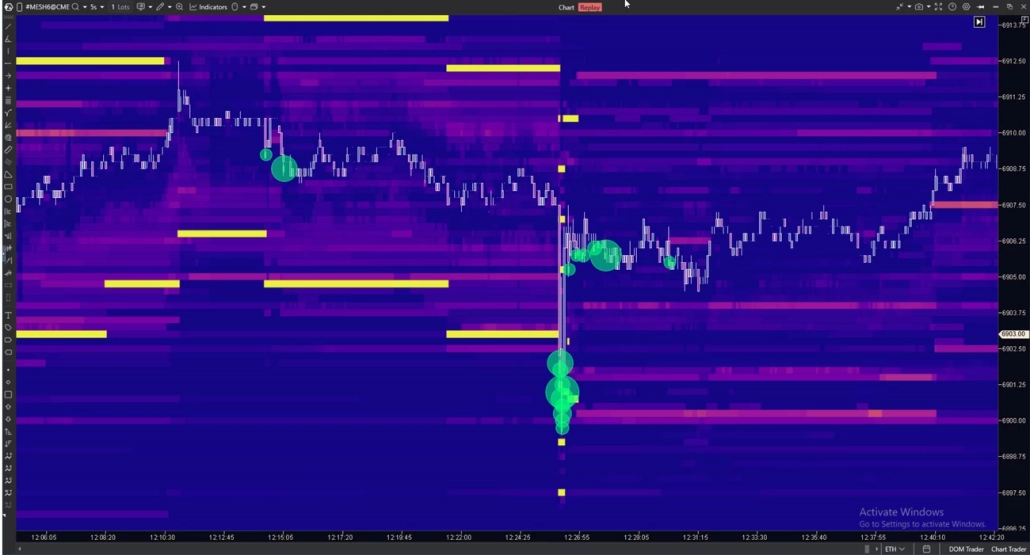

Liquidity Sweep: охота за стопами

Цена резко пробивает известный уровень, собирает стопы и лимитные заявки — и быстро возвращается обратно. На тепловой карте: быстрый прокол через яркую зону, множество пузырей объема на пробое, резкий разворот.

Чаще всего этот паттерн наблюдается на фьючерсах в начале сессии или вокруг выхода макроданных.Трейдеры, работающие со снятием ликвидности, как правило ждут возврата цены обратно через пробитый уровень и отслеживают поведение ликвидности на этом возврате. Подробнее о зонах ликвидности и sweep-механике — в отдельной статье.

Ликвидационная тепловая карта: другой тип данных для крипты

⚠️Это два разных инструмента. Ликвидационная тепловая карта и тепловая карта стакана имеют разные источники данных, разную логику чтения и разные выводы. Их нельзя использовать взаимозаменяемо.

Ликвидационная тепловая карта не показывает лимитные заявки в стакане. Она отображает зоны, где накопились маржинальные позиции с плечом — те, которые биржа принудительно закроет, если цена до них дойдет. Крупные зоны ликвидаций выше текущей цены часто работают как магниты: рынок тянется к ним, чтобы собрать стопы и закрыть лонги. Но это не поддержка и не сопротивление в классическом смысле — это карта потенциальных принудительных закрытий.

В чистом виде ликвидационной хитмапы в ATAS нет — для нее трейдеры обращаются к сторонним дашбордам: Coinglass, Hyblock и другим. Зато в ATAS есть инструменты, которые позволяют собрать близкую аналитику своими силами.

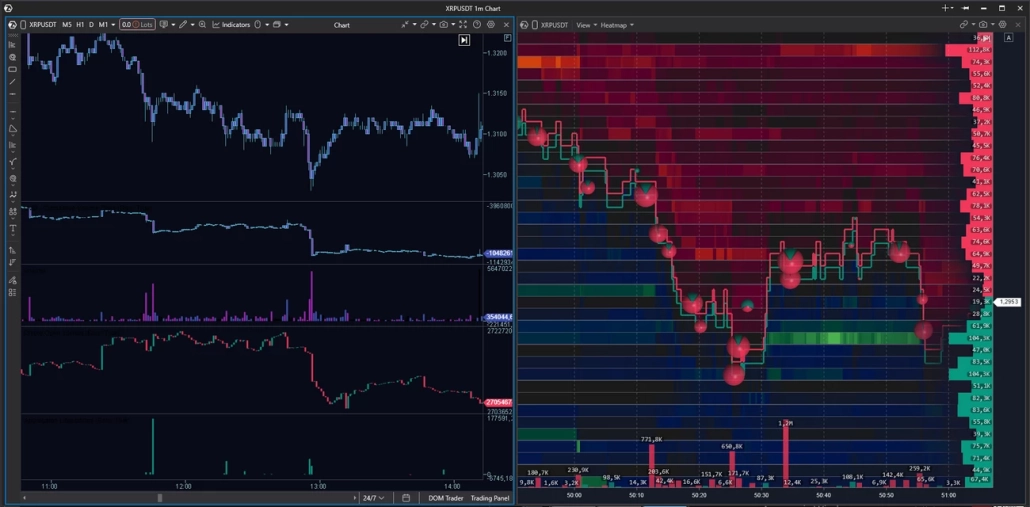

Пример воркспейса для анализа ликвидаций:

• Heatmap — зоны концентрации ликвидности в стакане и их поведение по мере подхода цены
• Aggregated Liquidations — агрегированные данные о ликвидациях по инструменту
• Coinglass Open Interest — открытый интерес с данными Coinglass. Рост OI при росте цены говорит об открытии новых позиций, падение OI при падении цены — о ликвидациях
• CVD — кумулятивная дельта для отслеживания баланса агрессии
• Volume — объем в разрезе каждой свечи с разбивкой по дельте

Обрати внимание: индикаторы Aggregated Liquidations и Coinglass Open Interest доступны не для всех крипто-инструментов.

Heatmap и Footprint в ATAS: зачем смотреть два слоя

Тепловая карта хорошо показывает, где стоит ликвидность. Но она не отвечает на вопрос, что происходило внутри бара в момент касания уровня. Именно здесь в работу вступает Footprint.

ATAS — специализированная платформа для футпринт-анализа с более чем 400 вариациями кластерных графиков. Футпринт показывает распределение объема по Bid и Ask внутри каждой свечи на уровне отдельных ценовых тиков: кто давил, с какой силой и где именно агрессия встретила сопротивление.

Рабочая последовательность выглядит так:

1. Контекст: С помощью Heatmap определяешь зону интереса: где накопилась ликвидность и как она ведет себя по мере подхода цены.
2. В момент касания: Heatmap показывает, держится ли стена по мере подхода цены. Если плотность держится — открываешь футпринт на таймфрейме от m5 до m30 (в зависимости от предпочтений) и смотришь структуру исполнения внутри бара: оцениваешь дельту по уровням, дисбалансы, абсорбцию.
3. Реализация гипотезы. После входа Heatmap помогает отследить, не появилась ли новая лимитная плотность, которой не было в момент планирования. Футпринт показывает, как меняется структура исполнения по мере развития сценария. Если картина изменилась — это повод остановиться и переосмыслить сценарий, а не действовать по инерции.

Как читать тепловую карту: примеры на графиках

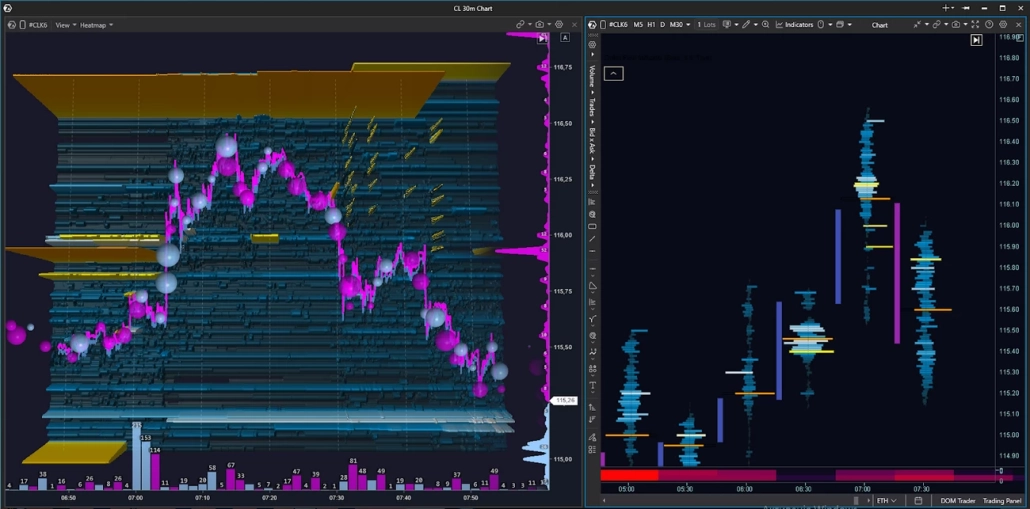

Разбираем реальную ситуацию на фьючерсе нефти CL. Связка Heatmap + Footprint, таймфрейм M30. Контекст: восходящий тренд внутри дня.

При движении вверх на графике видны несколько зон с крупными скоплениями лимитных ордеров на продажу — потенциальные зоны сопротивления.

Первую желтую зону цена пробивает импульсом и закрепляется выше — покупатели контролируют ситуацию. Далее цена подходит к следующему крупному уровню на тепловой карте и останавливается перед ним. После отката и повторной попытки пробить уровень заметно уменьшение давления покупателей: голубые пузыри становятся меньше — покупательская агрессия иссякает.

В следующем отрезке цена уходит вниз под давлением продавцов — розовые пузыри доминируют. Цена опускается ниже предыдущего лимитного уровня, который покупатели пробивали ранее: если там действительно стоял продавец, его позиции выходят в прибыль.

В этот момент смотрим на кластерный график. Там появляется свежий кластер поглощения — цена реагирует импульсом вниз. Все признаки на месте: слабость покупателей, сила продавцов, поглощение покупательской агрессии лимитными продажами. Восходящий тренд внутри дня теперь под вопросом.

После импульса вниз цена упирается в зону лимитных покупателей — продавец давит, но пробить поддержку не может, рынок уходит в узкий флет.

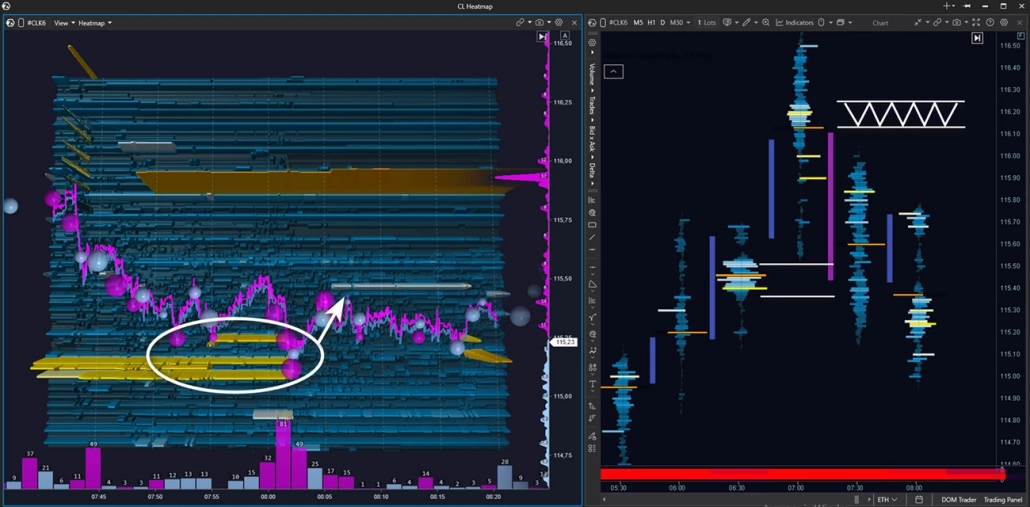

Интереснее другое: сверху появилась свежая лимитная зона продавца, которой раньше не было. Она плотно стоит на месте и выглядит как потенциальная зона сопротивления в формирующемся нисходящем тренде. Следующий шаг — дождаться теста этой зоны, чтобы оценить, кто окажется сильнее при касании.

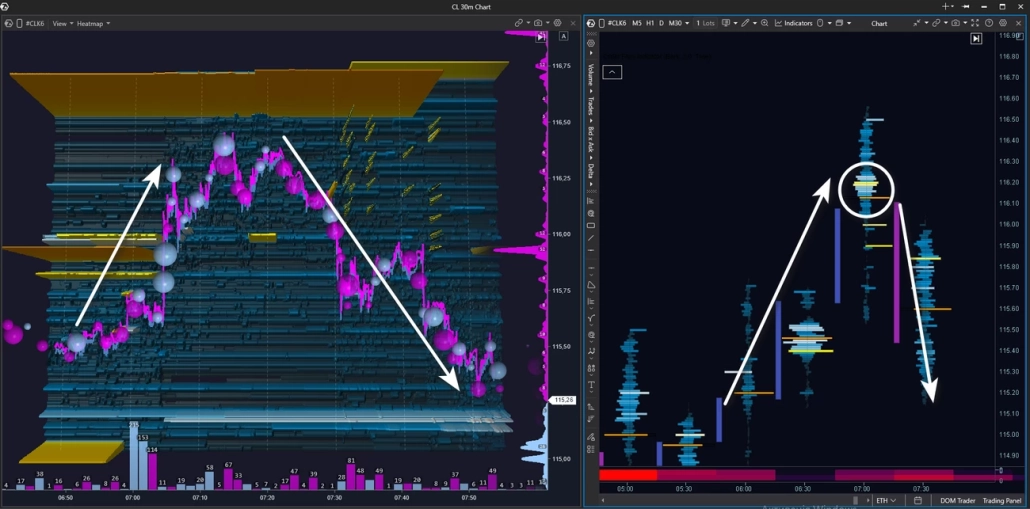

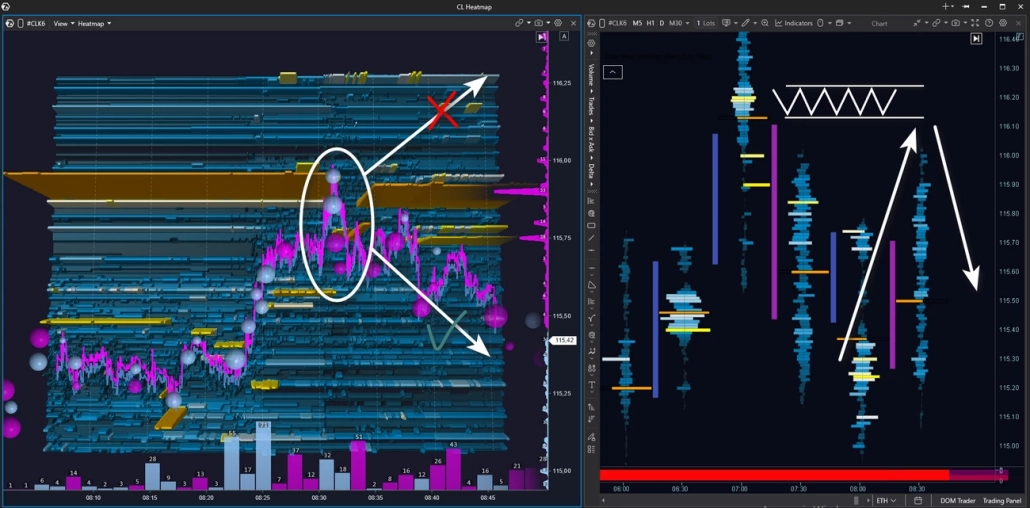

Цена тестирует зону продавца — появляются крупные пузыри покупок, но пробоя нет. Отскок вниз мгновенный: покупательская агрессия поглощена. На футпринт-графике виден свежий кластер продавца — и реакция цены подтверждает, что он его защищает. Цена уходит вниз.

После отскока и короткого флета цена разворачивается и снова идет к зоне лимитного сопротивления. Но в этот раз покупатели не дотягиваются до уровня — рыночных покупок нет, давления нет. Цена останавливается сама по себе и разворачивается вниз: поддержки со стороны покупателей не осталось.

Рассмотрим ретест зоны продавца детальнее — увеличим масштаб тепловой карты.

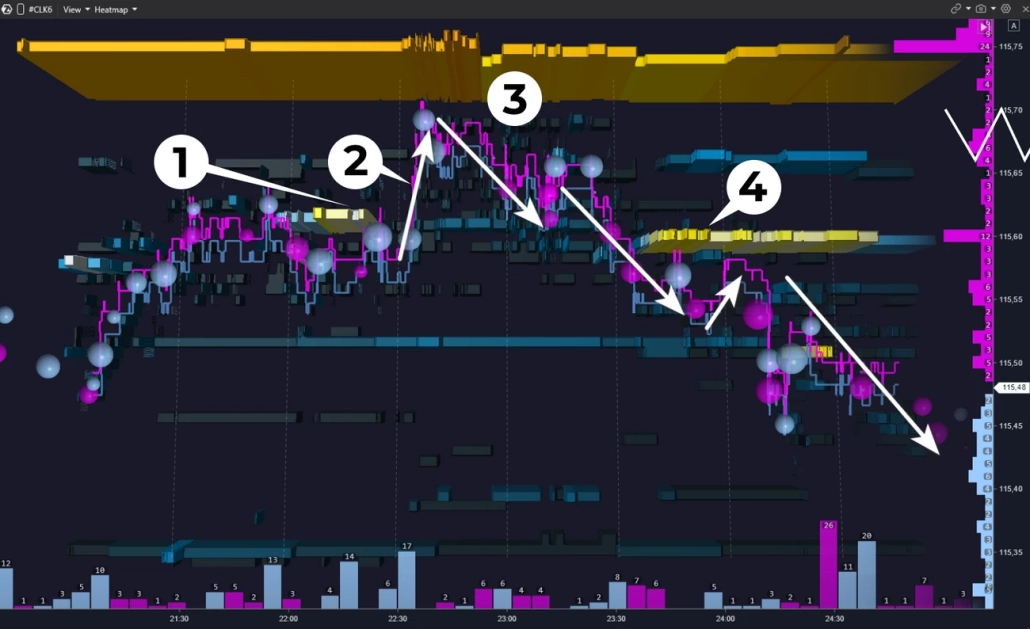

В точке 1 появляется лимитный уровень продавца. В точке 2 цена его пробивает вверх — агрессивный покупатель пока контролирует ситуацию.

В точке 3 картина меняется: цена начинает сползать вниз, крупных рыночных покупок нет — тянуть цену вверх некому. В точке 4 появляется свежий сильный уровень продавца. Это не просто давление вниз — продавец обозначает зону сопротивления, которую будет защищать лимитными ордерами.

После нескольких небольших тестов этой зоны падение продолжается.

Этот паттерн повторяется регулярно — и дает возможность найти точку наблюдения уже во время направленного движения. Для тех, кто не поймал вход на тесте основного уровня, это дополнительный шанс присоединиться к движению с подтверждением.

И еще один момент. Любая гипотеза имеет точку инвалидации. Важно определить для себя уровни стоп-лосса и тейк-профита заранее — до того, как цена дойдет до зоны. Если уровень пробит и ликвидность не удержала цену — сценарий не сыграл, и стоп фиксирует этот факт с минимальным ущербом для трейдера.

5 частых ошибок при работе с тепловой картой

Тепловая карта — мощный инструмент. Но есть несколько устойчивых ошибок, которые сводят на нет весь ее потенциал.

FAQ

---

---

---

---

---

---

---

Главное, что стоит запомнить

Тепловая карта — это не волшебная кнопка и не машина предсказаний. Это инструмент наблюдения: где в стакане стоят отложенные ордера, как они ведут себя под давлением и что происходит, когда цена до них добирается.

Яркая зона на карте — это гипотеза, не факт. Крупные заявки порой снимают в последний момент, уровни пробивают, а паттерны не всегда отрабатывают. Именно поэтому тепловую карту желательно использовать в связке с другими продвинутыми инструментами объемного анализа — с дельтой, футпринтом и инструментами объема. Все эти и другие крутые инструменты ты найдешь в ATAS.

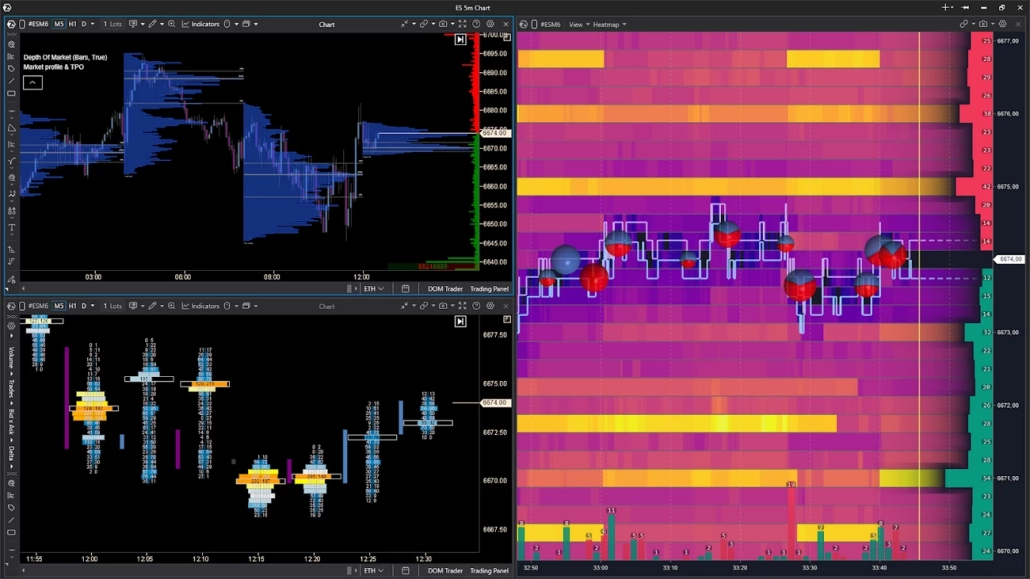

• Комбинируй модуль Heatmap с любыми другими окнами в единое рабочее пространство: Smart DOM, футпринтом, лентой принтов, вотчлистом, различными виджетами — все для воплощения твоей стратегии.
• Модули синхронизируются по оси цены: достаточно проскроллить по вертикали тепловую карту, график или стакан —  и остальные составляющие рабочего пространства переместятся вместе с ним.
• Молниеносный отклик 600+ FPS на High-end GPU обеспечивает комфортную работу на самых динамичных рынках. Производительность отрисовки ограничена только мощностью твоего компьютера.
• Феноменальная детализация и мягкие цветовые переходы между уровнями отсекают визуальный шум. Ты можешь приближать график до мельчайших деталей.
• Bubbles, индикаторы, инструменты рисования — накладывай дополнительные слои анализа прямо на тепловую карту.
• 3D-режим и широкий выбор цветовых схем открывают возможности кастомизации.

Хочешь увидеть, как это работает в реальном времени? Скачай ATAS и опробуй тепловую карту в действии — бесплатно.

И последнее: ATAS дает аналитику и визуализацию. Решение — всегда за тобой.
