什么是足迹图表

足迹图是成交量分析的基础。这是一种特殊类型的图表,显示买入和卖出在每个价格水平上的分布情况。

经典的蜡烛图只显示走势方向。足迹图则将每根蜡烛分解为单独的价格水平,并详细显示这一走势背后的过程:

  • 每个水平上发生了多少笔交易;
  • 最大和最小成交量集中在哪里;
  • 谁表现出主动性——买家还是卖家;
  • 价格何时遇到支撑或阻力的迹象。





足迹图详细显示市场结构,允许在实际数据水平上分析价格走势,而不是视觉假设。

足迹图表如何构建

为构建足迹图表,ATAS使用关于每笔已完成交易的逐笔交易所数据:价格、成交量和执行方向。
数据直接来自交易所和市场数据提供商。它们按价格水平在每根蜡烛内以数字集群的形式聚合。

您将获得:

  • 每个价格水平上买入和卖出的详细图景;
  • 按水平分布的成交量数据,帮助确定成交量在哪里支持走势,在哪里停止确认走势;
  • 蜡烛内买家和卖家主动性的可视化显示。

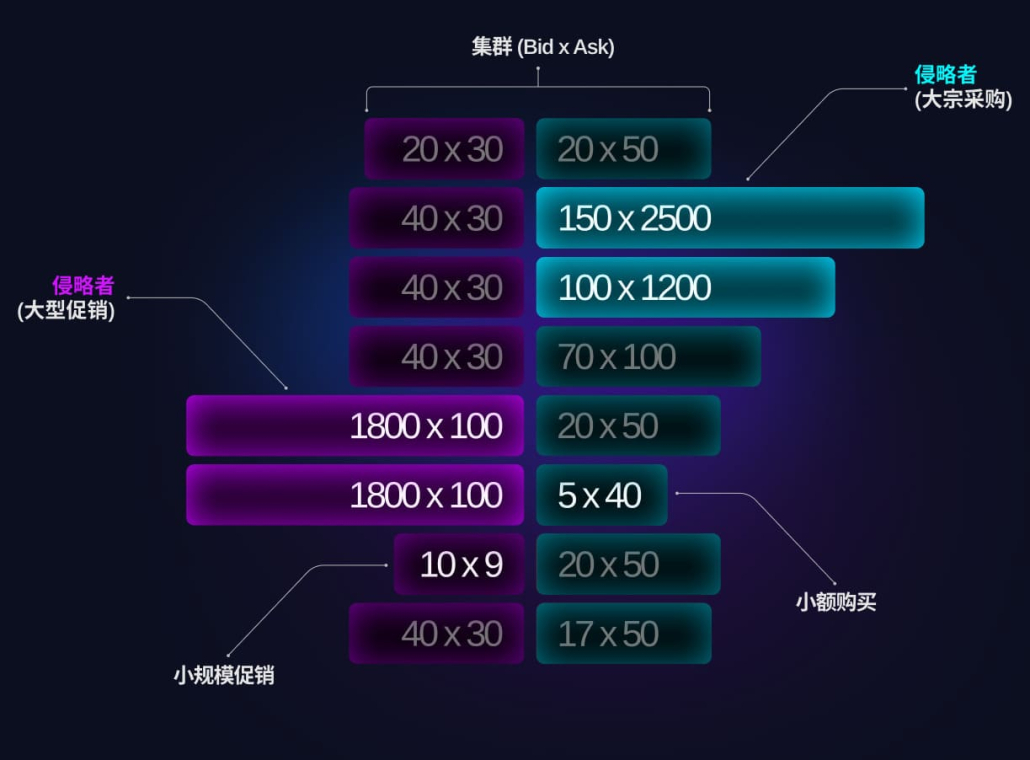

最佳足迹图表软件

左侧——市价卖单与限价买单匹配。
右侧——市价买单与限价卖单匹配。

ATAS中的足迹图表类型

ATAS提供超过400种足迹图表显示选项。

足迹类型决定您在蜡烛内看到的数据:成交量、交易、买价×卖价和Delta。每种类型都有几种可视化模式,允许灵活定制图表以适应特定的分析任务。

成交量足迹图

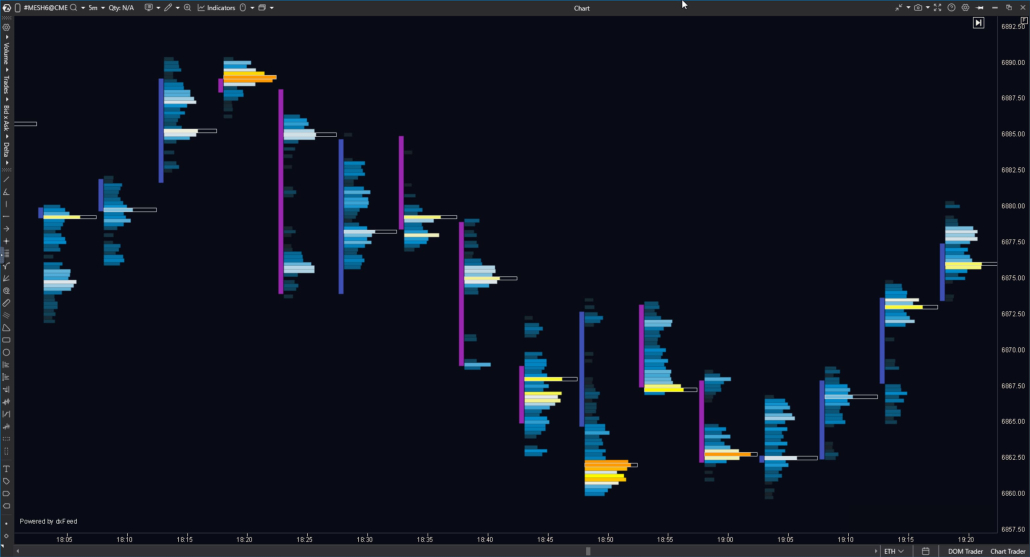

Volume Footprint Chart

显示蜡烛图内每个价格水平的交易量:

  • Volume — 快速评估各价格水平的成交量分布
  • Delta Colored Volume — 查看某一水平上卖方或买方的优势
  • Volume Histogram — 直观识别蜡烛图内成交量集中度较高的水平
  • Volume Digital Histogram — 清晰准确地比较各水平之间的成交量
  • Delta Colored Volume Histogram — 直观突出显示买方或卖方明显占优势的水平
  • Volume × Trades — 立即查看某一水平的成交量和交易数量

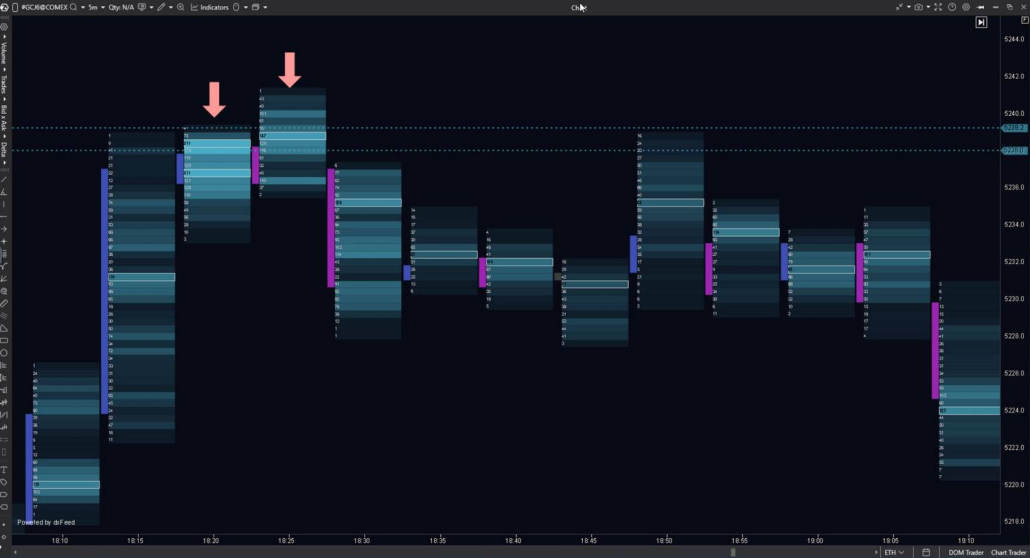

交易足迹图
Trades Footprint Chart

显示蜡烛图内每个价格水平执行的交易数量:

  • Trades — 评估某一价格水平的交易强度
  • Delta Colored Trades — 按交易数量查看买方或卖方的优势
  • Trades Histogram — 直观突出显示交易活动增加的水平
  • Trades Digital Histogram — 准确比较各水平之间的交易数量
  • Delta Colored Trades Histogram — 突出显示按交易数量买方或卖方明显占优势的水平

BidxAsk足迹图

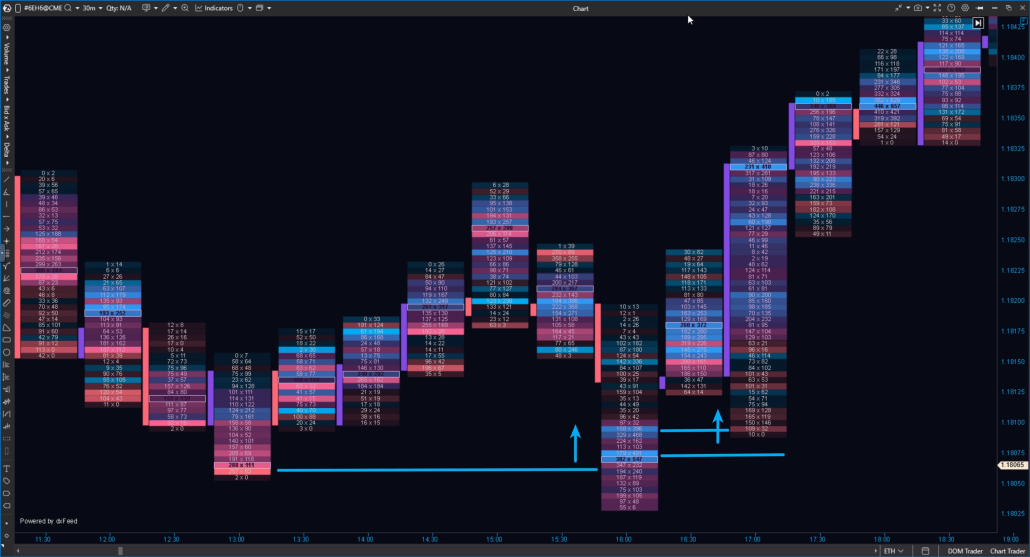

Bid x Ask Footprint Chart

显示蜡烛图内每个水平的买入和卖出成交量:

  • Bid × Ask — 查看各价格水平的买入和卖出分布
  • Bid × Ask Ladder — 仅突出显示delta占优势的列
  • Bid × Ask Delta Colored — 快速评估某一水平上买方或卖方的优势
  • Bid × Ask Histogram — 直观突出显示交易活动增加的水平
  • Bid × Ask Digital Histogram — 准确比较各水平之间的买入和卖出成交量
  • Bid × Ask Volume Profile — 分析按买入和卖出分离的成交量分布
  • Bid × Ask Delta Profile — 以分布格式评估各价格水平的delta分布

Delta足迹图

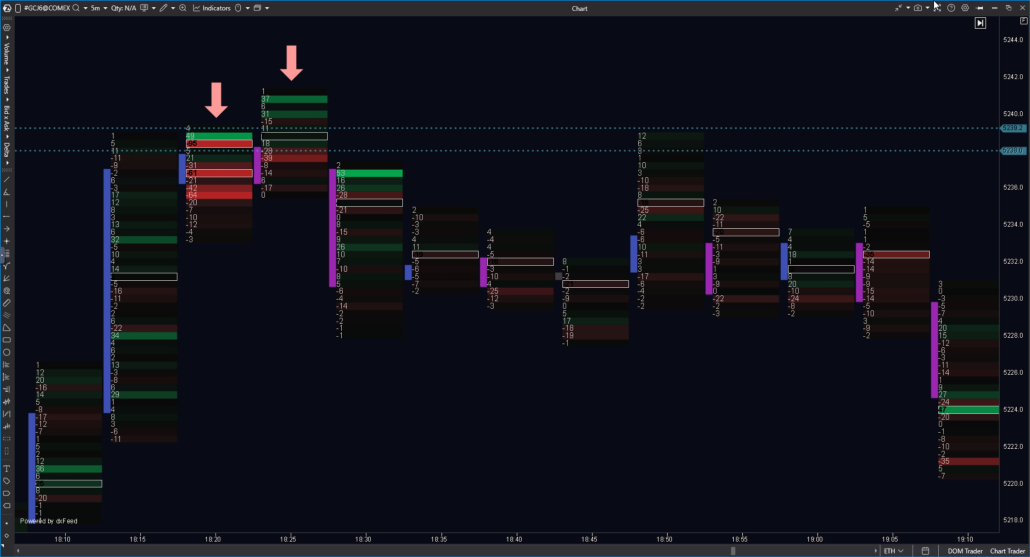

Delta Footprint Chart in ATAS

显示蜡烛图内每个价格水平的买入和卖出成交量之间的差异:

  • Delta — 查看哪一方在某一价格水平占优势
  • Delta × Volume — 在某一水平总成交量的背景下评估delta
  • Delta Profile — 以直方图格式分析各价格水平的delta分布

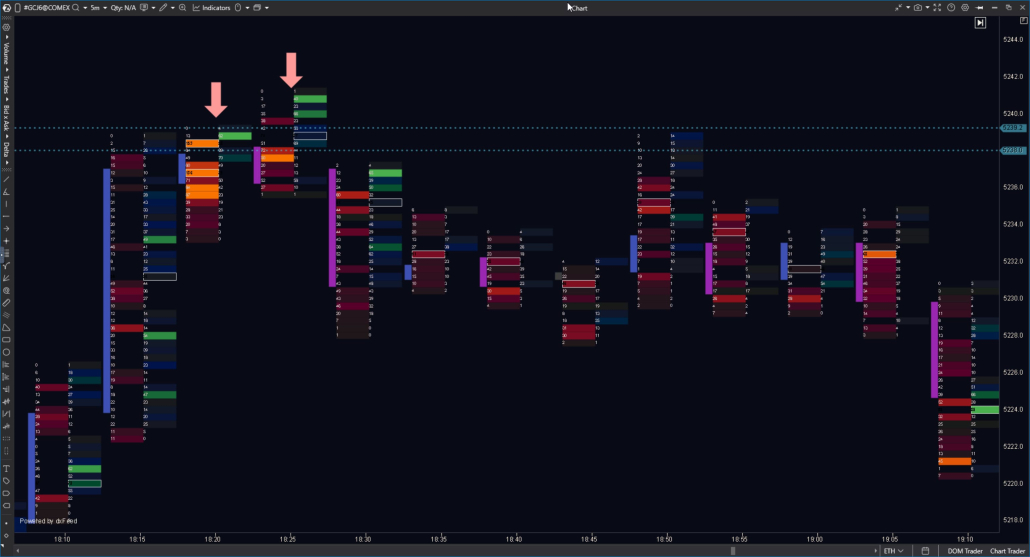

热图可视化
Heatmap Visualisation Footprint Chart

热图是足迹图的可视化模式,以彩色热图的形式显示市场活动。颜色和突出显示强度反映每个价格水平的数据集中度,无需分析数值即可更快地读取市场结构。

  • Heatmap by Volume — 显示各价格水平的成交量分布,帮助快速找到集中区域
  • Heatmap by Trades — 按交易数量显示交易活动强度
  • Heatmap by Delta — 通过delta的颜色渐变可视化买方或卖方的优势。

热图便于初步市场概览,并与经典足迹模式结合使用 — 作为帮助更快突出关键关注区域的可视化层

Additional Footprint — 更多专业分析数据

补充主图表并允许同时分析单个蜡烛中的不同数据表示:

  • 在一个上下文中比较不同类型的足迹;
  • 无需在图表之间切换即可查看其他信息;
  • 保持对主要分析的关注,同时用细节补充它。

Footprint 高级功能

垂直交易量确认

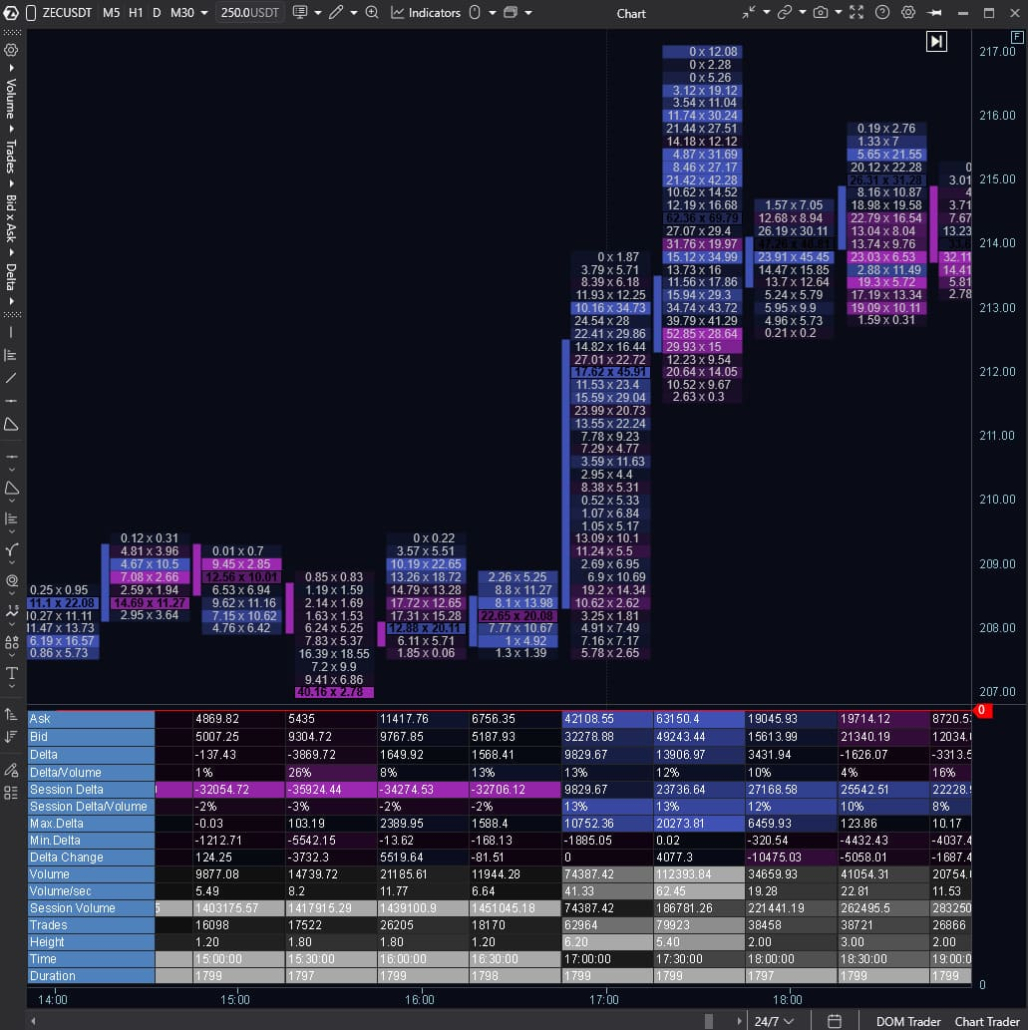

Cluster Statistics — 一个指标,通过垂直交易量和订单流的精确数据补充足迹的视觉分析。它在图表下方的表格中显示每支蜡烛的详细统计信息。指标功能:

  • 显示 15+ 参数:显示每个柱的 Volume、Bid/Ask、Delta、Trades、Max/Min Delta 等值。
  • 允许按关键指标比较蜡烛,无需在图表上手动搜索,例如交易量峰值或 delta 不平衡。
  • 捕获柱内难以在常规烛台图上注意到的极值和异常。

该指标作为确认市场背景的数字基础:当足迹显示价格水平上的交易量分布时,Cluster Statistics 提供整个柱的摘要。

Cluster Statistics 是一种补充足迹图分析的指标。

Smart DOM 内的足迹

与大多数分析平台不同,在 ATAS 中,您可以直接在 Smart DOM 中分析足迹。

当需要在不切换到图表的情况下查看特定价格和短时间范围内的活动时,这很方便。它以单独的订单簿列的形式实现:

Footprint — 显示每个价格水平的买卖数据时间簇,具有灵活的时间框架、可视化模式和颜色设置,可进行详细分析;

Rolling Footprint — 一个”实时”足迹,不断更新并显示最后 N 秒的活动。有了它,您可以实时观察交易量和主动性的变化。您在任何其他分析平台上都找不到这样的工具。

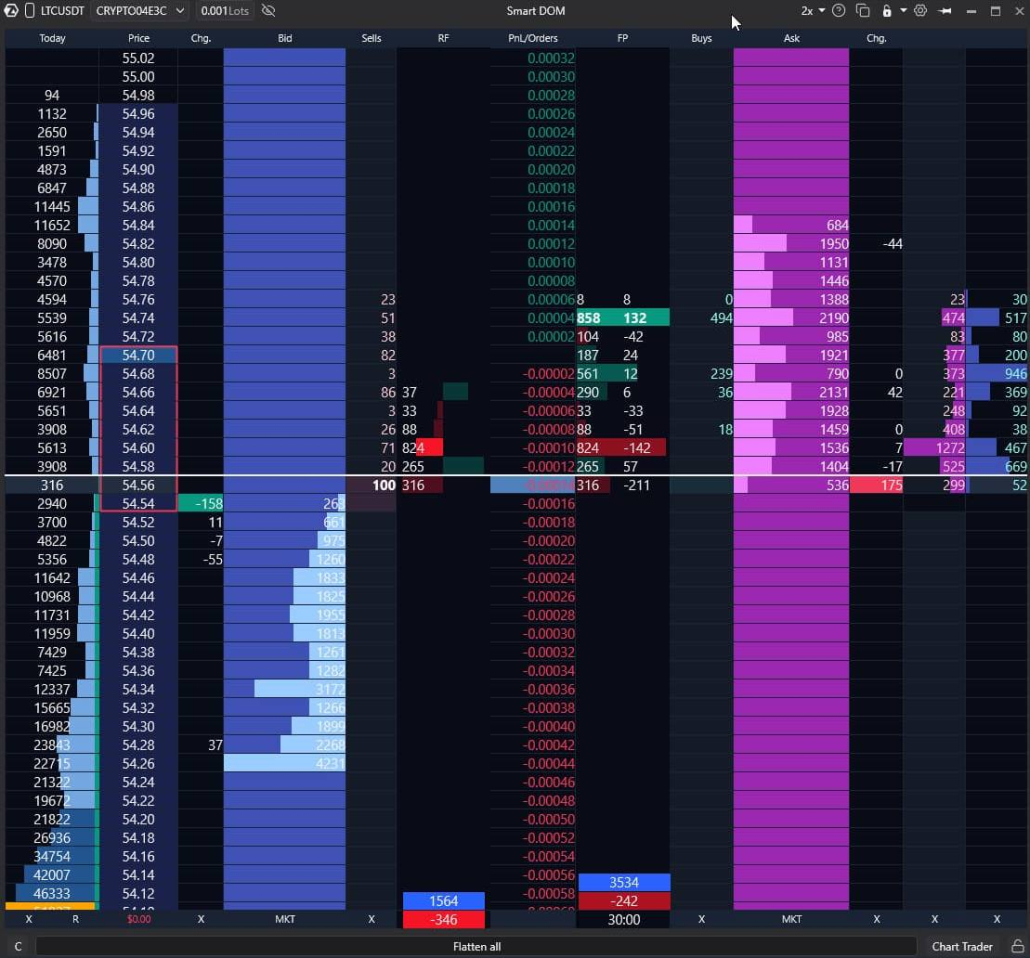

Footprint Inside Smart DOM in ATAS

在"显微镜"下分析选定的蜡烛图

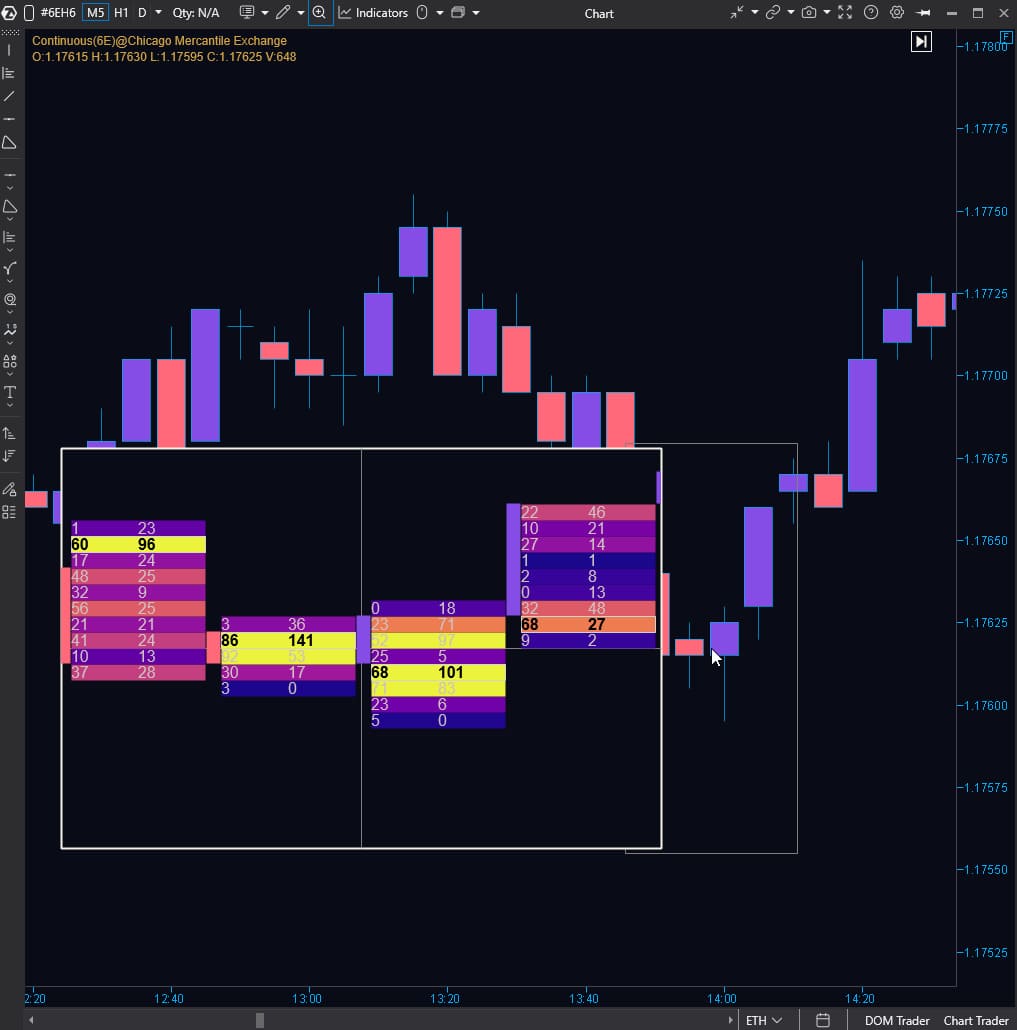

有时您需要快速了解特定蜡烛图内部发生了什么,但不想将图表切换到足迹模式。对于这种情况,ATAS 提供了 Magnifier — 一个放大镜,可以直接在常规蜡烛图上显示所选区域的足迹。

该工具允许您:

  • 在不更改图表类型的情况下查看所选蜡烛图内部的成交量和活动分布;
  • 更准确地解释活动激增和价格在特定点对成交量的反应;
  • 快速澄清视觉上”正在发生某事”但需要集群确认的细节。
ATAS Magnifier — 一款直接在K线图上显示选定区域足迹数据的工具。

用于自定义足迹分析的API

如果标准工具不够用,可通过ATAS API用C#创建自己的解决方案。所有足迹数据都是开箱即用的。您无需像在其他平台上那样手动从tick中收集集群、寻找其来源或配置存储。

专注于想法,而不是基础设施:

  • 超精确数据:您可以访问与ATAS本身使用的相同的原始Tick数据(价格、交易量、时间、买/卖)——没有损失或聚合。
  • 现成场景:我们负责接收、存储和处理tick流,而您可以通过便捷的API工具直接访问足迹数据。
  • 自定义自由:轻松定义您自己的计算逻辑、区域和模式的标准、工具显示样式等。

没有时间自己编写代码?在我们的市场上订购任何复杂度的开发。

用于查找足迹模式的指标

足迹模式是足迹数据结构中的规律性,在市场中周期性重复并提供更多背景信息。

通过观察模式,您可以:

  • 识别可能表明趋势延续、盘整或反转的供需失衡;
  • 找到需要特别仔细分析的非典型成交量分布区域;
  • 获得额外的假设确认以做出决策。

用肉眼搜索模式需要高专业水平和集中注意力。

ATAS 提供了丰富的工具库来简化此任务。

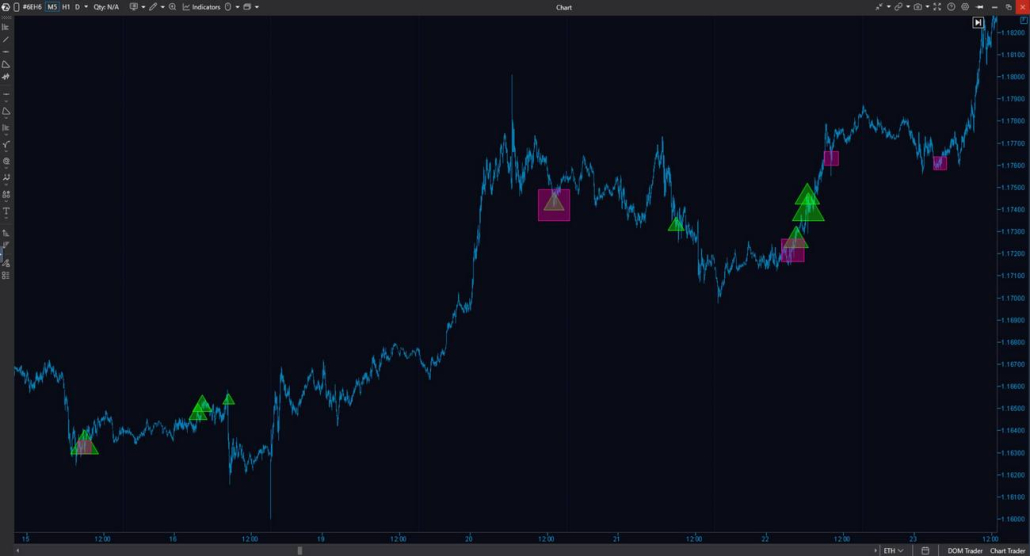

Cluster Search
Cluster Search for Finding Footprint Patterns

允许灵活设置足迹内的搜索算法和过滤器:成交量、增量、不平衡、集群位置及其极值、级别和柱状图合并。

因此,Cluster Search 在图表上精确突出显示符合所选场景的区域——从吸收到复杂的自定义 Order Flow 模式。

  • 从分析中排除不相关的数据,仅保留重要的活动峰值。
  • 允许基于多个参数的组合创建自己的搜索条件。
  • 帮助可视化围绕异常集群形成的积累和分布区域。

Initial Balance

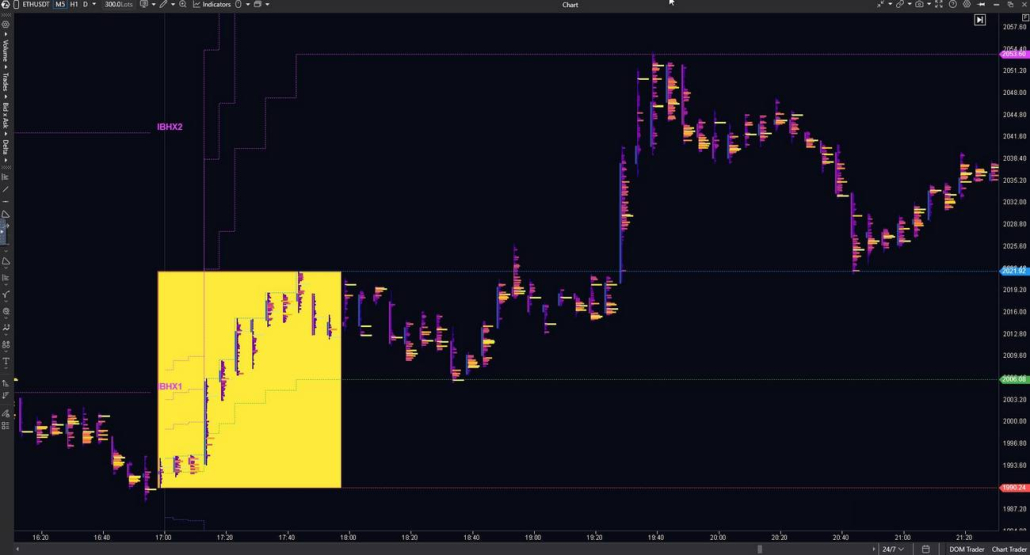

Initial Balance for Finding Footprint Patterns

该指标捕获交易时段开始时选定时间段的高/低范围,并在图表上用线条标记关键级别。

这便于将起始活动区域保持在焦点中,然后比较价格如何与其边界互动——包括足迹数据:成交量在哪些级别集中以及买家/卖家活动如何分布。

该指标有助于:

  • 识别潜在的重要级别和反应区域;
  • 通过起始范围(窄/宽)评估市场特征,并将其用作进一步足迹分析的背景。

Stacked Imbalance

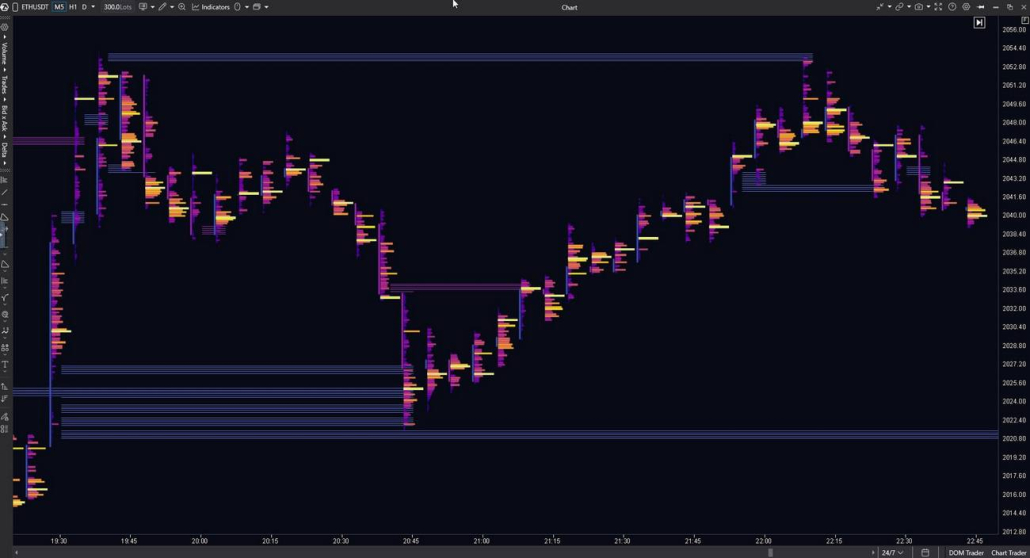

Stacked Imbalance for Finding Footprint Patterns

突出显示几个相邻级别,买家或卖家占据明显主导地位。该指标有助于:

  • 看到的不是单个不平衡,而是蜡烛内部的稳定主导结构;
  • 分析主动权在多个连续级别上表现的区域;
  • 用成交量分布背景补充 Bid × Ask 和 Delta 足迹。

Absorption

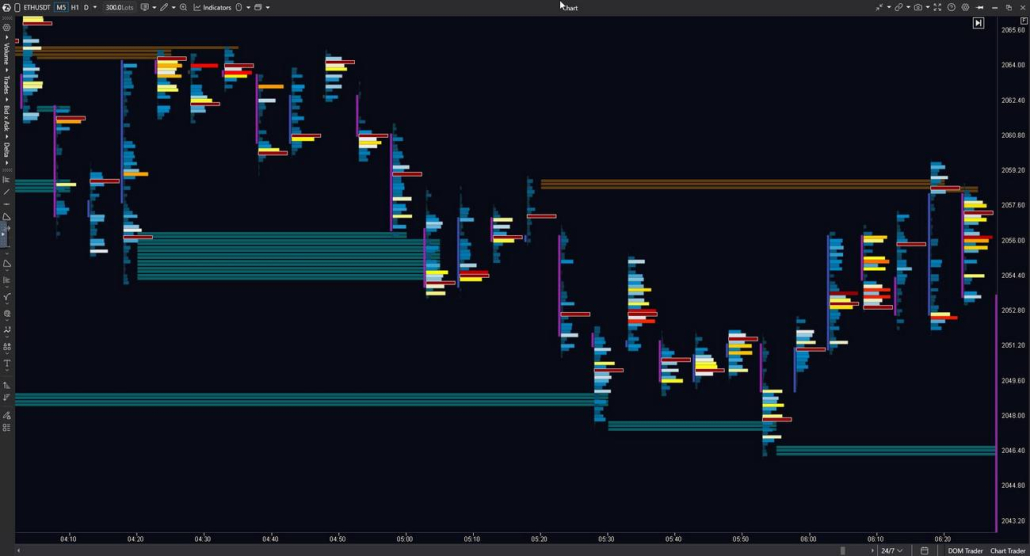

Absorption for Finding Footprint Patterns

该指标分析买卖量在价格水平上的分布,并在图表上显示吸收水平。这些水平显示当活跃的交易流进入市场,但价格几乎不动的情况——它被对向限价流动性所阻挡。

该指标有助于:

  • 找到活动遇到流动性且价格做出反应的水平;
  • 补充订单流和足迹分析——查看集群中哪里集中了交易量,但价格变化最小。

Exhaustion

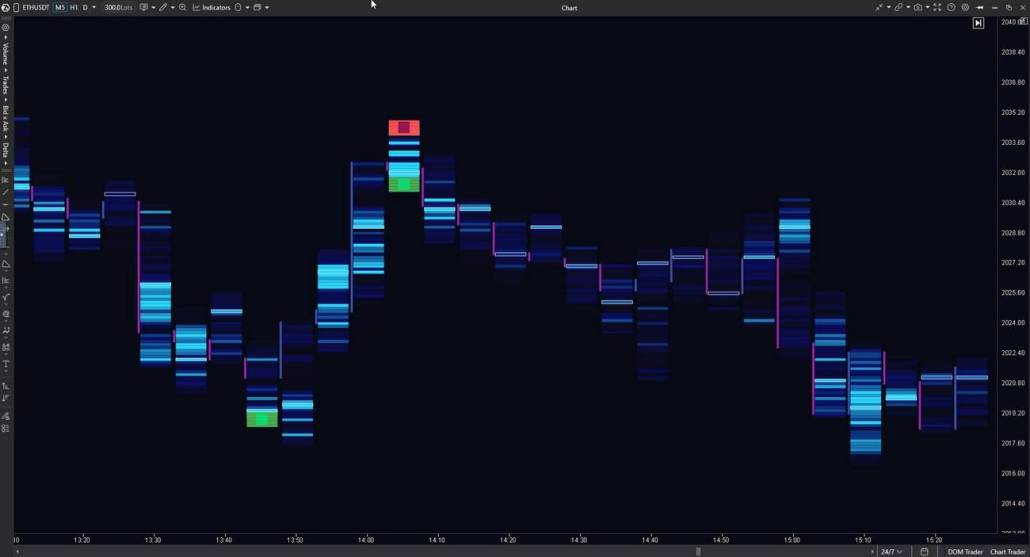

Exhaustion for Finding Footprint Patterns

该指标在图表上标记活动减弱的时刻——当价格继续移动,但交易量逐渐下降时。

结合足迹,这有助于快速检查走势:集群中是否有交易量支持,或动量是否在减弱。

该指标有助于:

  • 找到活动减少但保持移动方向的区域;
  • 更快地识别值得通过足迹结构分析的区域:交易量、增量和价格反应。

FAQ

查找关于 Footprint 图表常见问题的解答
  • 可以。足迹图表是ATAS的基本功能,您可以在Start定价计划内免费使用它们,没有时间限制。这使您能够以舒适的速度熟悉足迹,并随着任务的增长逐步扩展您的工具包。

    当您准备好使用独特的时间框架过滤市场噪音(Renko、Reversal、Range X、XV、Z、US)和高级指标(Big Trades、Adaptive Big Trades、CVD Pro、CVD Pro Multi、Tape Patterns、OI Analyzer)来增强您的分析时——只需激活付费定价计划即可。

  • ATAS基于交易所数据构建图表:有关交易、成交量和执行方向的信息。

    对于加密货币分析——您只需通过API连接您的Binance、Bybit、Kraken或其他交易所账户。

    对于期货和股票分析——您需要连接经纪商(NinjaTrader、Interactive Brokers、Exante、CapTrader等)或市场数据提供商(Rithmic、CQG、dxFeed等)。要交易期货和股票,还需要激活付费订阅计划

  • 当然可以!ATAS提供几种无需真实账户操作即可使用图表的方式:

    • Replay——基于订单簿tick数据重现市场活动的模拟器;
    • ATAS Sim——用于练习期货交易机制的内置模拟账户;
    • Crypto Sim——用于练习Binance Futures交易机制的内置模拟账户。
  • 足迹分析需要时间和实践,而ATAS为此提供了完整的学习生态系统:

    • 来自我们合作伙伴在市场上的课程、大师班、视频和书籍;
    • 与专业交易员定期举办的马拉松和直播;
    • 博客中分析真实市场情况
    • YouTube频道上的教学视频
    • TelegramDiscord上的社区,您可以在那里讨论图表、分享观察结果并向其他用户提问。
